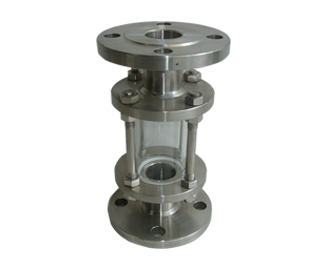

视盅
视盅
产品概述：
视盅是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
产品结构图：
主要材料表
| 壳体材质 | WCB、CF8、CF8M、钢内衬四氟 |
| 视窗材料 | 钢化硼硅玻璃 |
| 工作温度（℃） | 0~120 |
| 公称压力（MPa） | ＜1.0 |
| 密封件材质 | 聚四氟乙烯 |
| 连接形式 | 法兰 |
| 允许急变温度（℃） | ＜60℃ |
主要外型及连接尺寸:
| 口径 | DN | L | D | C | g | n-фd | |
| 1/2＂ | DN 15 | 15 | 250 | 95 | 65 | 46 | 4-ф14 |
| 3/4＂ | DN 20 | 20 | 250 | 105 | 75 | 55 | 4-ф14 |
| 1＂ | DN 25 | 25 | 250 | 115 | 85 | 65 | 4-ф14 |
| 1-1/4＂ | DN 32 | 32 | 250 | 135 | 100 | 78 | 4-ф18 |
| 1-1/2＂ | DN 40 | 40 | 250 | 145 | 110 | 85 | 4-ф18 |
| 2＂ | DN 50 | 50 | 250 | 160 | 125 | 100 | 4-ф18 |
| 2-1/2＂ | DN 65 | 65 | 250 | 180 | 145 | 120 | 4-ф18 |
| 3＂ | DN80 | 80 | 250 | 195 | 160 | 135 | 4-ф18 |
| 4＂ | DN100 | 100 | 250 | 215 | 180 | 155 | 8-ф18 |
| 5＂ | DN125 | 125 | 250 | 245 | 210 | 185 | 8-ф18 |
| 6＂ | DN150 | 150 | 250 | 280 | 240 | 210 | 8-ф23 |
